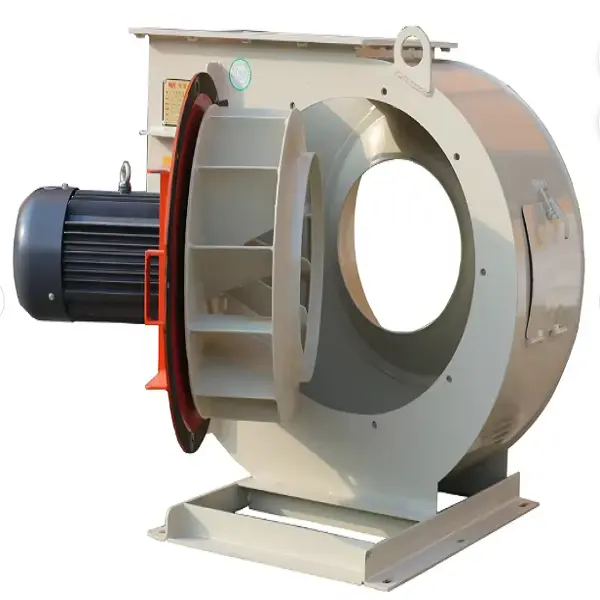

كيف يمكن لمروحة السحب المستحثة أن تعمل على استقرار نظام غاز المداخن لديك؟

خلاصة

جدول المحتويات

الخطوط العريضة

• اشرح مكان وجود مروحة السحب المستحثة في الخط وسبب أهمية "استقرار الضغط السلبي".
• قم بترجمة شكاوى الموقع النموذجية إلى أسباب هندسية يمكنك إصلاحها بالفعل.
• قم بتقديم قائمة مرجعية للحجم: ما هي البيانات التي يجب عليك تقديمها (وما يجب على الموردين تأكيده).
• قارن خيارات البناء الشائعة لخدمة الغبار والتآكل ودرجات الحرارة المرتفعة وإزالة الكبريت.
• تغطية موضوعات دورة الحياة: الطاقة، والضوضاء، والاهتزاز، وقطع الغيار، وفترات الصيانة.
• قم بإغلاق قائمة الإجراءات الجاهزة للمشتري والخطوة التالية الواضحة للمضي قدمًا بمشروعك.

ما الذي تفعله مروحة السحب المستحثة فعليًا

في العديد من الأنظمة الصناعية، يكون مسار غاز المداخن الخاص بك عبارة عن سلسلة: الفرن أو المرجل ← القنوات ← تجميع الغبار (الإعصار، غرفة الأكياس، ESP) ← مرحلة الغسيل أو إزالة الكبريت ← المكدس. وظيفة انمروحة السحب المستحثةهو الجلوس في اتجاه مجرى النهر ويحذبالغاز من خلال تلك السلسلة، مما يخلق ضغطًا سلبيًا متحكمًا فيه في أقسام المنبع.

عندما يتم تحديد هذه المروحة بشكل صحيح وإقرانها بعناصر تحكم معقولة (غالبًا ما يكون محرك تردد متغير)، فإنها تصبح "مراقب حركة المرور" لنظام الغاز بأكمله. عندما يكون حجمه صغيرًا أو كبيرًا أو غير متطابق مع مقاومة النظام لديك، تحصل على الأعراض الكلاسيكية: تيار غير مستقر، وأجهزة إنذار متكررة، ومعدات موصولة، ومخاطر أعلى للانبعاثات، ووقت توقف باهظ الثمن.

نقاط الألم الشائعة لدى المشتري وأسبابها الخفية

معظم المشاريع لا تفشل لأن المروحة "لا تدور". لقد فشلوا لأن المروحة اضطرت إلى العمل بعيدًا عنها نقطة العمل المقصودة - أو لأن البناء لا يتطابق مع الغاز الذي تطلب منه تحريكه.

• "تتقلب مسودتنا كلما تغير الإنتاج."غالبًا ما يكون السبب هو ضعف نطاق التحكم، أو الاختيار غير الصحيح لمنحنى المروحة، أو انخفاض ضغط النظام عند ذروة التدفق.
• "إن المكره يتآكل بسرعة كبيرة."عادةً ما يكون هناك حمل غبار كاشط، أو سرعة عالية عند مدخل الشفرة، أو عدم وجود فصل عند المنبع مما يسمح للجسيمات بضرب المكره مباشرة.
• "نرى تآكلًا وفقدانًا مفاجئًا للأداء."عادة ما تسبب المكونات الحمضية/القلوية أو التكثيف هجومًا كيميائيًا على الأسطح المصنوعة من الفولاذ الكربوني.
• "تستمر المروحة في الانسداد في الخدمة الرطبة أو إزالة الكبريت."تتراكم الرواسب الناتجة عن المنتجات الثانوية أو الغبار اللزج أو المواد المتكثفة على الأسطح الداخلية الخشنة.
• "الضوضاء والاهتزازات تدفع الجميع إلى الجنون."خلل شائع، أو رنين مع دعامات القنوات، أو سوء الأساس، أو التشغيل بالقرب من مناطق الاندفاع/عدم الاستقرار.
• "فاتورة الطاقة لدينا أعلى من المتوقع."عادةً ما تكون علامة على وجود هامش ضغط ثابت كبير جدًا، أو نقطة تشغيل غير فعالة، أو استراتيجية مخمدات سيئة.
• "الصيانة تستغرق وقتا طويلا والإنتاج يكرهنا."غالبًا ما يرتبط ذلك بالتخطيط الذي يتعذر الوصول إليه، أو عدم وجود شرط لإجراء فحص سريع للدافع، أو نقص قطع الغيار المخطط لها.

قائمة التحقق من الاختيار للحصول على الحجم الصحيح

إذا كنت تريد أداءً دقيقًا، فإن المورد يحتاج إلى مدخلات دقيقة. إليك القائمة الملائمة للمشتري والتي تمنع 80% منها مشاكل سوء الاختيار.

1. نطاق معدل التدفق:الحد الأدنى / العادي / الأقصى لحجم الغاز (يشمل التوسع المستقبلي إذا كان حقيقيًا وليس خياليًا).
2. نطاق درجة حرارة الغاز:أحداث الحالة المستقرة والذروة؛ لاحظ أي تغييرات سريعة أثناء بدء التشغيل/إيقاف التشغيل.
3. تكوين الغاز:المكونات المسببة للتآكل، والرطوبة، وما إذا كان التكثيف ممكنا.
4. حمل الغبار وخصائص الجسيمات:التركيز، والكشط، وما إذا كان الغبار لزجًا أو ليفيًا.
5. مقاومة النظام:انخفاض الضغط عبر القنوات + المعدات + المكدس عند التدفق المستهدف (وكيف يتغير مع تحميل المرشحات).
6. فلسفة التشغيل:التحكم في المثبط مقابل التحكم في السرعة؛ سواء كنت بحاجة إلى ثبات محكم.
7. قيود الموقع:البصمة، حدود الأساس، مصدر الطاقة المتاح، الارتفاع، درجة الحرارة المحيطة.
8. الوصول إلى الصيانة:نقاط الفحص المفضلة وطريقة الرفع واستراتيجية قطع الغيار.

دليل التكوين مع جدول المقارنة العملي

لا ينبغي بناء كل مروحة سحب مستحثة بنفس الطريقة. تحدد ظروف الغاز الخاصة بك المواد والحماية والداخلية الهندسة التي تحافظ على استقرار الأداء مع مرور الوقت.

سيساعدك المصنع الجيد على مطابقة التكوين مع بيئة التشغيل الحقيقية لديك، وليس فقط مع ملصق الكتالوج. في العديد من المصانع، تأتي أفضل النتائج من اتباع نهج مشترك: التعامل مع الغبار عند المنبع لتقليل تأثير المكره، وفي اتجاه المصب المواد/الهندسة التي تتسامح مع كل ما لا يزال يمر.

الطاقة والضوضاء والموثوقية بدون مفاجآت

يركز معظم المشترين على "هل يمكن أن يصل إلى تدفق الهواء؟" لكن المال الأكبر يكمن في ما يحدث بعد التثبيت: استهلاك الطاقة، الامتثال للضوضاء واستقرار الاهتزاز وما إذا كنت تشتري قطع غيار كل ثلاثة أشهر.

• اختر عنصر التحكم الذي يتوافق مع تنوعك:إذا تغير حملك كثيرًا، فغالبًا ما يؤدي التحكم في السرعة إلى تقليل الطاقة المهدرة مقارنة بالاختناق وحده.
• المطالبة بنافذة تشغيل واقعية:تريد تشغيلًا مستقرًا عبر نطاق الحد الأدنى والحد الأقصى المتوقع، وليس نقطة مثالية واحدة موجودة فقط في الكتيب.
• الإصرار على التوازن والسلامة الميكانيكية:الاهتزاز ليس مجرد "مزعج" - إنه قاتل لحياة المحمل والعمود.
• انظر إلى الضوضاء كمشكلة في النظام:اختيار المروحة + ظروف المدخل/المخرج + دعامات القنوات + كاتمات الصوت إذا لزم الأمر.
• خطة لأجزاء التآكل:تأكد من أنه يمكنك استبدال المكره (أو عناصر التآكل الرئيسية) دون تحويل المهمة إلى إيقاف تشغيل لعدة أيام.

أخطاء التثبيت والتشغيل التي يجب تجنبها

حتى مروحة السحب المستحثة المناسبة يمكن أن تؤدي أداءً سيئًا إذا تجاهل التثبيت أساسيات تدفق الهواء. هذه هي الأخطاء الثلاثة التي تؤدي إلى أغلى عمليات الاسترجاعات.

1. ظروف الدخول السيئة:يمكن أن تتسبب الأكواع الضيقة أو التحولات المفاجئة عند المدخل في حدوث تدفق غير متساوٍ واهتزاز وفقدان الكفاءة.
2. أساس ضعيف أو اختلال:إذا انثنيت القاعدة، فإن الاهتزاز ينمو بمرور الوقت وينهار عمر المحمل.
3. لا توجد خطة لإجراء فحوصات التشغيل الحقيقية:الفشل في التحقق من تدفق الهواء والضغط والاهتزاز وتحميل المحرك في نقاط تشغيل متعددة.

تخطيط الصيانة الذي يحمي وقت التشغيل

عادة لا يكره المشترون الصيانة، بل يكرهون الصيانة المفاجئة. إن الخطة البسيطة التي يمكن التنبؤ بها تقلل من التوقفات وتمتد عمر خدمة المروحة.

إذا كان الغاز الخاص بك كاشطًا أو عرضة للرواسب، فيجب أن تتضمن خطة الصيانة الخاصة بك "المكاسب السهلة" في مرحلة التصميم: أبواب الفحص ونقاط الرفع الآمنة والأجزاء التي يمكن تبديلها دون تفكيك نصف مجاري الهواء.

ما الذي يمكن توقعه من شركة مصنعة قادرة؟

في هذه المرحلة، يصبح السؤال أقل حول "معجب مقابل معجب" وأكثر حول "نتيجة المشروع". يجب أن تكون الشركة المصنعة قادرة على إرشادك خلال عملية الاختيار والتحقق وتخطيط الخدمة على المدى الطويل.

شركة خبي كيتونغ لمعدات حماية البيئة المحدودةيدعم المشاريع الصناعية والتهوية حيث يكون المطلب الحقيقي هو الضغط السلبي المستقر في ظل ظروف الغاز القاسية - درجة الحرارة المرتفعة، والغبار، والمكونات المسببة للتآكل، ورواسب خط العلاج. من حيث المشتري، وهذا يعني:

• مطابقة التكوين:اختيار المواد واتجاه التصميم الداخلي يعتمد على كيمياء الغاز وحمولة المواد الصلبة.
• تخصيص المعلمة:محاذاة التدفق/الضغط مع سلسلة المعدات الفعلية بدلاً من الملصقات العامة.
• عقلية التحقق:تأكيد نقاط العمل عبر النطاق الذي ستعمل فيه بالفعل.
• التطبيق العملي للخدمة:تصميم للفحص والتنظيف واستبدال الأجزاء القابلة للتآكل دون توقف طويل.

التعليمات

1) أين يجب تركيب مروحة السحب المستحثة؟
عادةً ما يكون ذلك في أسفل العملية الرئيسية والعديد من مراحل المعالجة حتى يتمكن من سحب الغاز عبر النظام والحفاظ على أقسام المنبع تحت ضغط سلبي. يعتمد الموقع الدقيق على درجة الحرارة والغبار وما إذا كانت المعالجة الرطبة تسبب الرواسب.

2) ما هي البيانات التي أحتاج إلى تقديمها للاختيار الدقيق؟
نطاق التدفق، ونطاق درجة الحرارة، وتكوين الغاز، ومخاطر الرطوبة/التكثيف، وحمل الغبار، وانخفاض ضغط النظام الإجمالي (بما في ذلك كيفية تغيره مع تحميل المرشحات). بدون هذه، "الاختيار" هو التخمين.

3) كيف يمكنني تقليل تآكل المكره في الخدمة المتربة؟
ابدأ بالفصل عند المنبع حيثما أمكن ذلك، ثم استخدم اتجاه البناء الذي يركز على التآكل (المواد، وإستراتيجية الحماية، والهندسة التي تقلل من تأثير الجسيمات المباشر). تجنب أيضًا تشويه تدفق المدخل الذي يؤدي إلى رمي الجزيئات في الشفرات.

4) لماذا تنسد المروحة بعد إضافة المعالجة الرطبة أو إزالة الكبريت؟
تتشكل الرواسب عندما تتجمع المنتجات الثانوية اللزجة أو المكثفات على الأسطح الداخلية. غالبًا ما يكون مسار التدفق الداخلي الأكثر سلاسة، وإجراءات مكافحة الالتصاق، وسهولة الوصول إلى التنظيف أمرًا ضروريًا في تلك الخطوط.

5) هل الحجم الكبير أكثر أمانًا؟
ليس دائما. يمكن أن يؤدي الحجم الزائد إلى زيادة تكلفة الطاقة وزيادة الضوضاء ودفع نقطة التشغيل إلى منطقة غير مستقرة لنظامك الحقيقي. يأتي "الآمن" من تغطية نقطة العمل الصحيحة ونطاق التحكم المستقر.

خاتمة

حسن الاختيارمروحة السحب المستحثةإنها ليست مجرد قطعة من المعدات الدوارة، بل هي عامل استقرار لجهازك بالكامل سلسلة غاز المداخن. عندما يكون الاختيار مدفوعًا بالتدفق الحقيقي، وانخفاض الضغط الحقيقي، وسلوك الغبار الحقيقي، ومخاطر التكثيف الحقيقية، ستحصل على مسودة يمكن التنبؤ بها، واضطرابات أقل، وتكلفة دورة حياة أقل، وموقع عمل أنظف.
